上限作動電圧5.2Vで安定動作するリチウムイオン電池を東大が開発

上限作動電圧5.2Vで安定動作するリチウムイオン電池を東大が開発

  • マイナビニュース
  • 更新日:2021/04/08
No image

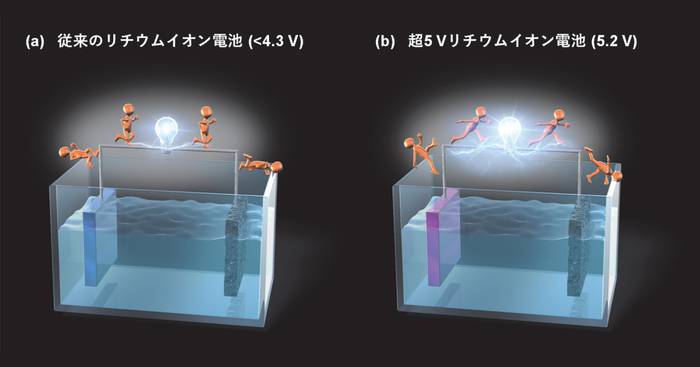

東京大学(東大)は4月6日、従来の高電圧リチウムイオン電池開発において見逃されていた第3の劣化因子を発見し、すべての劣化ヨウ素を高度かつ同時に抑制することで、5.2Vを上限作動電圧とするリチウムイオン電池の長期安定動作を実現したことを発表した。

リチウムイオン電池を超える蓄電池は実現できる? - 進む次世代蓄電池研究

同成果は、東大大学院 工学系研究科 化学システム工学専攻の山田淳夫教授、同・山田裕貴准教授、同・Ko Seongjae特任研究員らの研究チームによるもの。詳細は、エネルギー研究専門雑誌「Joule」にオンライン掲載された。

現代において、さまざまな電子機器に活用されるようになったリチウムイオン電池だが、電気自動車やスマートグリッドなど、従来よりも高電圧、高容量での用途に向け、さらなる高性能化が求められている。一方で、長年の研究開発により、その容量は理論最大値に到達しつつある。

しかし、作動上限電圧は長年にわたって4.3V程度に留まっており、これを5V以上にすることで高エネルギー密度化ができるのでは、という期待から、それを実現する多くの正極材料が開発されてきたものの、「初期容量比80%維持率/1000回充放電」という、実用化レベルでの安定作動の確保には至っておらず、実用化への見通しは立っていない状況となっている。

作動電圧の向上が難しい原因として挙げられてきたのが、高電圧作動(高酸化雰囲気)時の電解液と正極物質の激しい劣化だという。

この激しい劣化は酸化副反応が起点とされており、それを抑制するための研究が進められてきているものの、これまで十分な効果は得られてこなかったという。そこで研究チームでは、これまでの高電圧リチウムイオン電池の開発において、見逃されてきた重要な阻害因子が存在しているのではないかと考察。多角的な分析を行うことで、その存在の解明に挑んだという。

通常の電解液中には、フリーなアニオンや溶媒分子が豊富に存在しており、一定電圧以上(リチウム基準で4.5V以上)になると炭素導電助剤の黒鉛層間に挿入されてしまうが、その問題は、黒鉛の層間距離に対し、アニオンや溶媒分子の大きさが大きいことで、それにより層間が大きく拡張されてしまい、その結果、構造が破壊され、そして新たな活性サイトが出現することによって電解液の酸化分解反応が加速すると同時に、正極全体の導電性が低下してしまうということがわかったとする。

この問題を解決したのが、アニオンや溶媒分子がすべてリチウムイオンと強く結び付くほどの高濃度電解液で、これと正極表面にアニオンの透過を防ぐ保護膜を形成できる溶媒を採用することで、炭素導電助剤への挿入を困難としたほか、正極活物質の表面を強い酸化雰囲気から保護できるようになったという。加えて、既存の電解液で問題となっていた高電圧における電解液の酸化分解反応も抑制することができることが示されたという。

研究チームでは、このような多機能を発揮する電解液を適用することで、フッ化リン酸コバルトリチウム(Li2CoPO4F)と黒鉛からなる5.2Vを最大充電電圧とする高電圧リチウムイオン電池の実用レベルの安定動作(初期容量比93%維持率/1000回充放電)を実現したという。

リチウムイオン電池に貯蔵されるエネルギー量は容量と作動電圧の積で決まるため、今回開発された高電圧リチウムイオン電池設計技術を活用することで、貯蔵できるエネルギー量を増やすことができるようになり、より高性能なリチウムイオン電池の開発につながることが期待されると研究チームでは説明している。また、リチウムイオン電池の長寿命化の実現や、課題のひとつである充電速度をより高速化させる可能性も提示するものだともしている。

波留久泉

この記事をお届けした
グノシーの最新ニュース情報を、

でも最新ニュース情報をお届けしています。

外部リンク

  • このエントリーをはてなブックマークに追加
