一般的なコンピューターは大きく、重量があるもの。しかし、Ancient氏はRaspberry Piを用いてレゴブロック1個サイズの超小型のコンピューターを自作し、その工程をYouTubeの自身のチャンネル上で公開しています。
Brick Assembly - YouTube

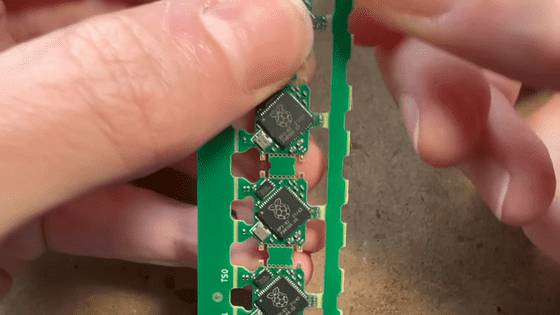

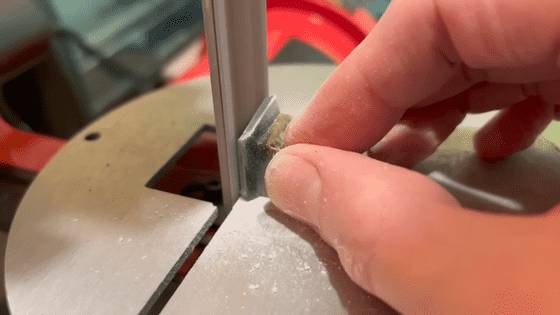

Ancient氏はまずRaspberry Pi Picoにも使われるRP2040の1つを取り出しました。

No image

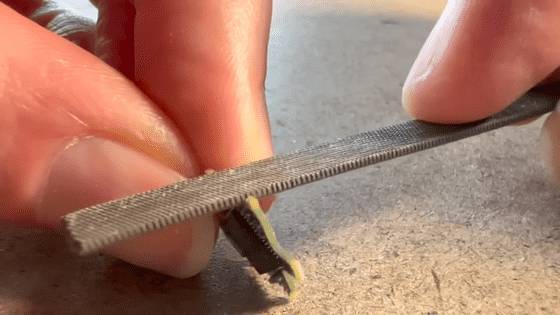

Raspberry Pi Picoのダイは銅が基板の端まで行き渡っていないため、やすりで成型しきれいにする必要があるとのこと。

No image

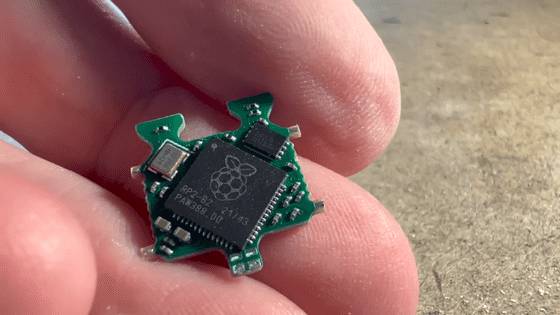

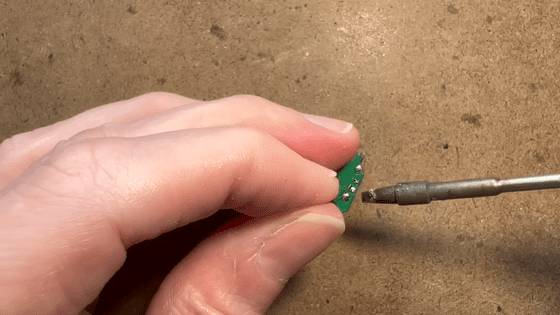

成型し終わったダイがこんな感じ。

No image

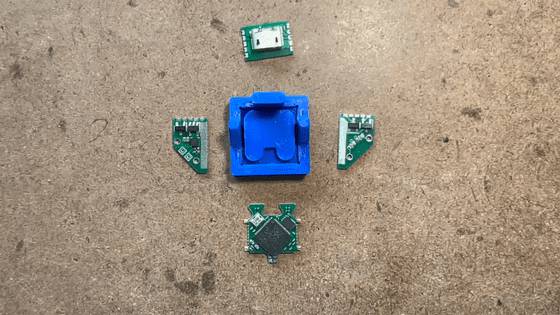

3Dプリンターで作成した台座を使い、Raspberry Pi Picoの残りの基板部分を固定します。

No image

基板にフラックスを塗り……

No image

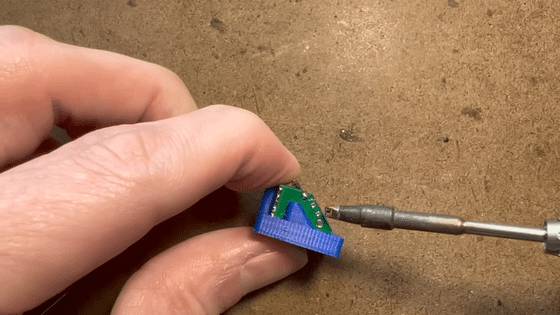

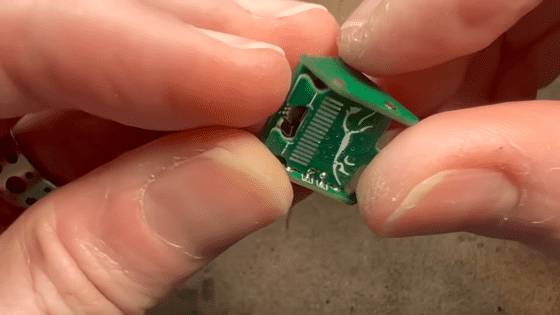

はんだ付けを行い、基板同士を固定します。

No image

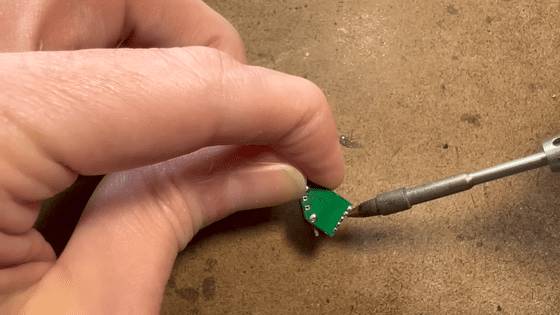

台座から取り外して再度はんだ付けを行い、きれいに仕上げます。

No image

加速度計を取り付けるために、細いワイヤーをはんだ付けします。

No image

はんだ付けが終わった基板がこんな感じ。

No image

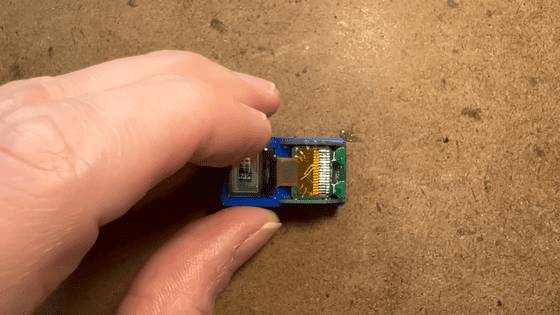

別の台座を使い、ディスプレイを取り付けます。

No image

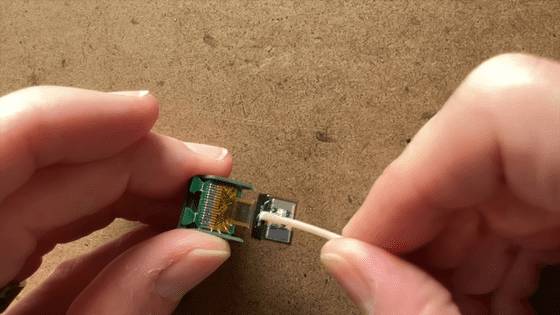

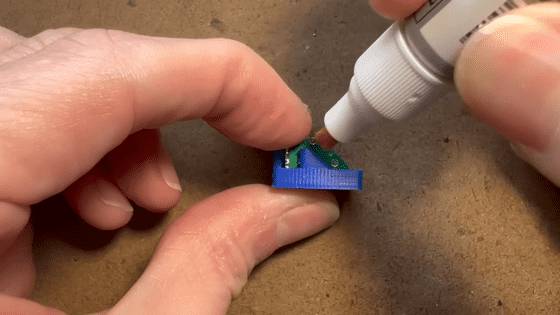

ディスプレイと基板を接着剤で固定します。

No image

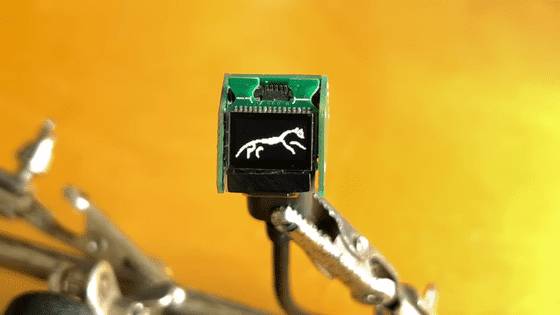

micro USBケーブルを挿して動作テストを行うと、無事ディスプレイに映像が出力されました。

No image

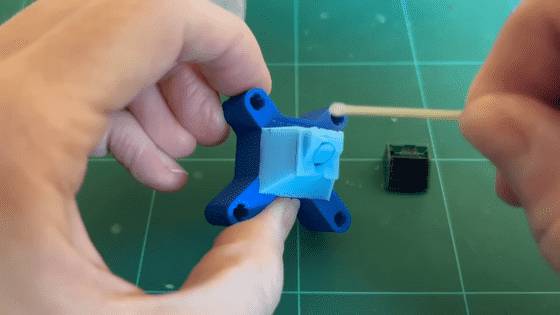

次に完成したコンピューターのケースを作ります。まずは型にワセリンを塗り、USBポートに樹脂が入らないようにします。

No image

樹脂に塗料を加え、混ぜ合わせます。

No image

塗料と混ぜ合わせた樹脂を脱泡機に入れ、余分な気泡を除去します。

No image

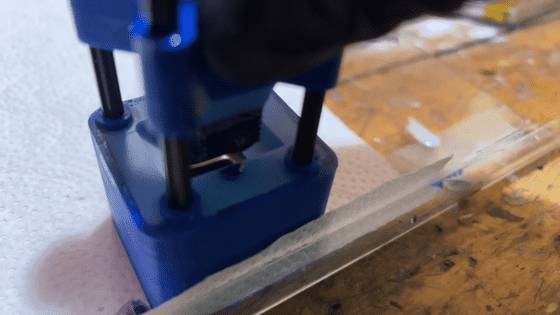

樹脂を型に流し込み……

No image

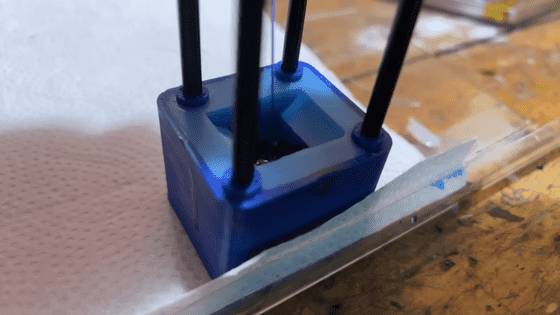

作成したコンピューターも慎重に樹脂に投入。

No image

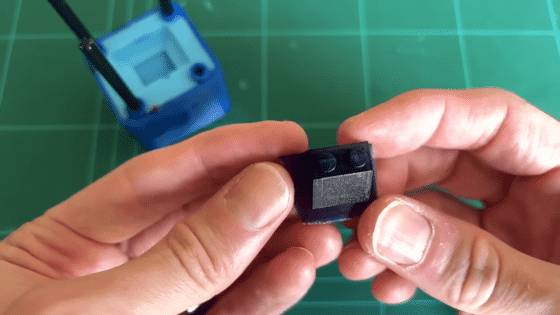

樹脂が固まって、取り出すとこんな感じ。ケースの下側に余分な樹脂が固まっています。

No image

電動やすりを使って余分な樹脂を削り落とします。

No image

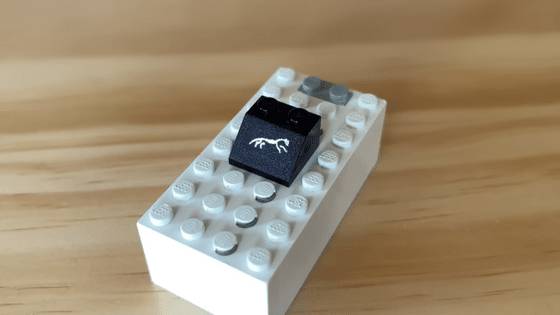

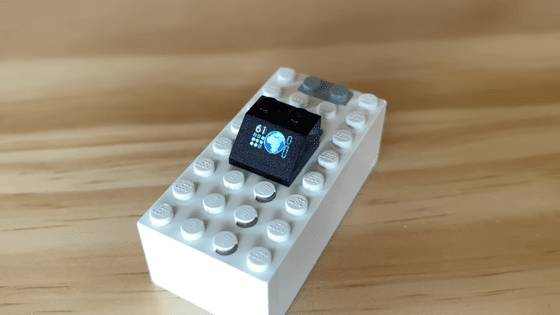

完成したコンピューターをレゴブロックに固定すると、ディスプレイに映像が出力されました。

No image

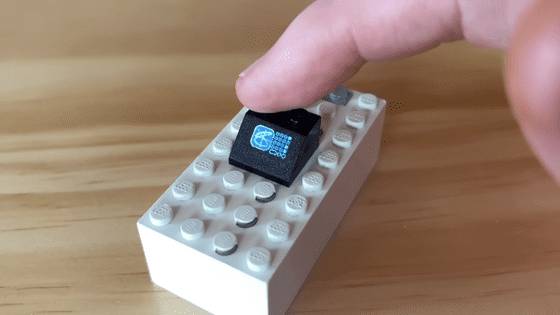

コンピューター上部の丸い部分を指で触れると、ディスプレイの映像が変化します。

No image

Ancient氏は今回作成したコンピューターのコードをGitHub上で公開しています。
GitHub - AncientJames/uGrey: Micropython native module to display greyscale on a monochrome oled.
https://github.com/AncientJames/uGrey
